簡介：
該產(chǎn)品專為滿足客戶特殊要求而研制開發(fā)生產(chǎn)的軍用膠，主要用于不銹鋼和塑料的粘接。
其特點：
1. 在3分鐘內(nèi)耐-55℃~150℃ 循環(huán)沖擊數(shù)次，膠不開裂。完全固化后，膠與外殼（特別是不銹鋼外殼，塑料外殼）在循環(huán)沖擊過程中粘接強度佳。
2. 阻燃
3. 混合料粘度低，對線圈及元器件的含浸率高，固化后電氣性能優(yōu)秀，表面光澤度好，有彈性。
常規(guī)性能
測度項目 | 測試方法及條件 | 9001NTA | 9001NTB |
外觀 | 目測 | 棕色液體或黑色 | 微黃色透明液體 |
密度 | 25℃，g/cm3 | 1.3-1.5 | 0.95-0.98 |
粘度 | 40℃mpas | 1000-1500 | 7-18 |
（A+B)粘度 | 40℃mpas | 200-300 | |
保存期限 | 室溫，密封，通風 | 6個月 | 12個月 |
使用工藝
項目 | 單位或條件 | 9001NTA/B |
混合比例 | 重量比 | 100:（32-33） |
可使用時間 | 25℃ min | 60 |
固化條件 | ℃/h | 60℃/4h或70℃/2.5～3h |
用途
適用于有耐高低溫循環(huán)沖擊特別是低溫-55℃的要求，且沖擊過程中粘接性能佳的特殊元器件的封裝。
固化后特性
項目 | 單位或條件 | 9001NTA/B |
硬度 | Shore-A | <80 |
絕緣強度 | 25℃. KV/mm | >15 |
介電常數(shù) | 25℃，1MHz | 4.0±0.1 |
循環(huán)沖擊 | -55℃～150℃/3分鐘 | >20循環(huán) |
固化后收縮率 | % | <0.1 |
阻燃等級 | UL級 | V-0 |
注意事項
使用前，先確認A料無沉淀后，再按配比稱取A,B料。
混合料必須攪拌均勻（先上下攪拌，后按順時針攪拌）如有脫泡裝置，最好脫泡后現(xiàn)注入產(chǎn)品中。
倒A產(chǎn)品靜置10-15分鐘后，觀察表面是否有氣泡，如果有氣泡用牙簽剔破后放入烘箱中加溫固化。
完全固化48小時后各項性能指標特別是粘接彈性能達到最佳狀態(tài)（48小時后做各項性能測試最佳）。
貯運及注意事項
此類產(chǎn)品屬非危險品，按一般化學品貯運。密封，干燥通風貯存。
包裝：
A 5KG 25KG 鐵桶包裝
B 5KG 20KG 塑料桶包裝
應用案例

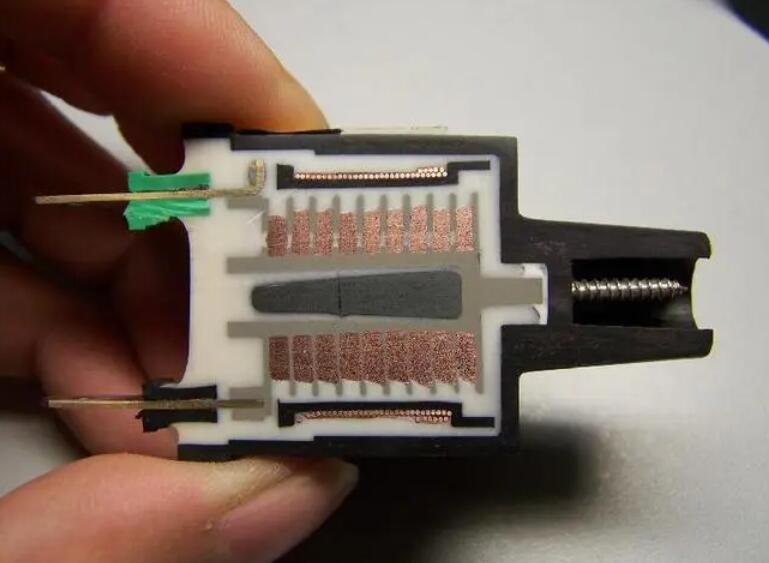

軍用特殊傳感器（生產(chǎn)廠家保密），主要用于不銹鋼和塑料的粘接。
